不锈钢齿轮泵的结构设计与材料选择

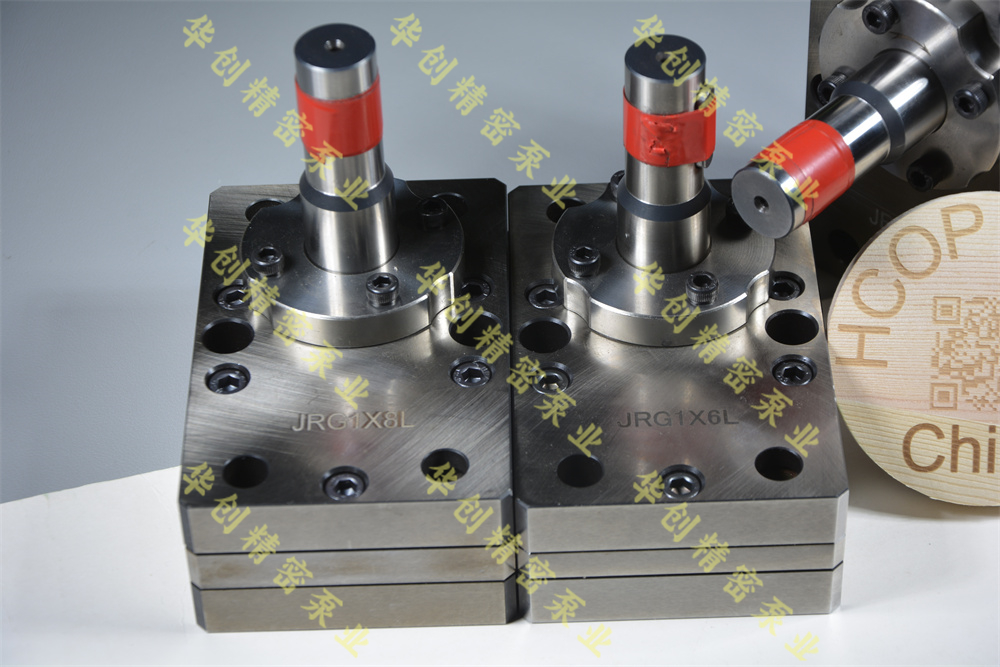

一、不锈钢齿轮泵概述

不锈钢齿轮泵作为工业流体输送领域的核心设备，凭借其优异的耐腐蚀性、高强度和卫生性能，被广泛应用于化工、食品、制药、石油等行业。与普通碳钢齿轮泵相比，不锈钢齿轮泵在材料选择、结构优化、制造工艺等方面具有独特的技术要求。本文将深入解析不锈钢齿轮泵的结构设计原理与材料选择策略，为工程师提供全面的技术参考。

 二、不锈钢齿轮泵的结构设计

1. 泵体结构设计

不锈钢齿轮泵的泵体结构需兼顾强度、密封性和工艺性，常见设计形式包括：

- 整体式泵体

  - 优点：刚性好，泄漏点少，适用于高压场合（≤40MPa）

  - 缺点：加工难度大，维修不便

  - 典型应用：化工流程泵、高压润滑系统

- 分体式泵体（前盖+后盖）

  - 优点：便于齿轮组装和维护，成本较低

  - 缺点：密封面增多，需采用高精度平面加工（平面度≤0.01mm）

  - 典型应用：食品饮料输送、低压化工流程

设计要点：

- 泵体壁厚需通过ANSYS应力分析确定（通常≥8mm）

- 流道应采用渐扩渐缩设计，减少湍流和汽蚀风险

- 密封面需进行镜面抛光（Ra≤0.8μm）

2. 齿轮副设计

齿轮是不锈钢齿轮泵的核心部件，其设计直接影响泵的效率、噪声和寿命。

 参数        设计要求                 典型值

--

 齿轮类型        渐开线齿轮/圆弧齿轮          渐开线（压力角20°）

 模数            根据流量压力计算             1.5-4mm

 齿宽            满足强度前提下尽量减小        齿宽系数0.8-1.2

 间隙控制        径向间隙0.03-0.05mm         端面间隙0.02-0.03mm

创新设计：

- 复合齿形齿轮：在齿顶/齿根采用不同压力角，降低困油现象

- 斜齿轮设计（螺旋角8-15°）：减少流量脉动（可降至±1%以下）

3. 轴承与支撑系统

不锈钢齿轮泵的轴承设计面临腐蚀+磨损双重挑战，常见方案：

- 滑动轴承

  - 材料：石墨浸渍不锈钢/SiC陶瓷

  - 优点：耐腐蚀，无润滑运行

  - 适用：食品级、强酸环境

- 滚动轴承

  - 类型：角接触球轴承/圆柱滚子轴承

  - 密封：双唇密封+不锈钢防尘盖

  - 润滑：全氟聚醚油脂（耐温-30~250℃）

支撑优化：

- 采用三点支撑结构，减少轴变形（≤0.01mm）

- 高温工况需设计轴承冷却通道

4. 轴封系统

密封失效是不锈钢齿轮泵的主要故障点，需根据介质特性选择：

 密封类型    适用场景               压力范围   寿命

--

 机械密封       腐蚀性介质/高压           ≤4.0MPa      8000-12000h

 磁力耦合       零泄漏要求（如剧毒介质）  ≤2.5MPa      20000h+

 填料密封       低成本/低速场合           ≤1.6MPa      3000-5000h

创新方案：

- 上游泵送密封：利用齿轮泵效应降低密封腔压力

- 物联网智能密封：内置传感器实时监测泄漏量

 三、不锈钢材料选择关键技术

1. 常用不锈钢材料对比

 材料牌号  特性                   适用介质                 硬度(HB)

---

 304          通用型，经济性好           弱酸、清水、食品           150-200

 316L         耐氯离子腐蚀（Mo含量2-3%） 海水、氯化物溶液           160-220

 904L         超级奥氏体不锈钢           浓硫酸、磷酸               180-240

 17-4PH       沉淀硬化不锈钢             高强耐蚀（σb≥1000MPa）     300-350

2. 特种材料应用

- 双相不锈钢（2205）：

  - 特点：铁素体+奥氏体双相结构，耐应力腐蚀

  - 应用：海上平台、脱硫系统

- 哈氏合金C276：

  - 耐强酸（王水、氢氟酸）

  - 成本是316L的8-10倍，仅用于极端工况

3. 表面处理技术

- 电解抛光：

  - 效果：Ra可达0.2μm，减少细菌附着

  - 适用：制药、食品级泵

- PVD涂层（CrN/TiN）：

  - 硬度提升3-5倍（HV≥2000）

  - 典型应用：含固体颗粒介质

 四、典型行业应用设计案例

案例1：食品级齿轮泵（果汁输送）

- 材料选择：

  - 泵体：316L电解抛光（Ra≤0.4μm）

  - 齿轮：17-4PH+PTFE涂层

- 结构特点：

  - 快拆式设计（3分钟完成拆卸）

  - CIP/SIP清洗接口

案例2：化工酸泵（98%硫酸）

- 材料方案：

  - 泵体/齿轮：904L整体铸造

  - 轴承：反应烧结SiC

- 特殊设计：

  - 双壳体结构（安全泄漏通道）

  - 磁力驱动（零泄漏）

 五、制造工艺关键控制点

1. 精密加工要求

- 齿轮加工：

  - 磨齿精度DIN 3级（齿形误差≤0.005mm）

  - 齿面粗糙度Ra≤0.4μm

- 泵体加工：

  - 轴承孔同轴度≤0.01mm

  - 密封面平面度≤0.005mm

2. 焊接与热处理

- 激光焊接：

  - 热影响区小（≤0.3mm）

  - 用于薄壁部件连接

- 固溶处理（针对316L）：

  - 1050℃水淬，恢复耐蚀性

 六、未来技术发展趋势

1. 增材制造应用

- 3D打印一体化泵体：

  - 减少60%连接焊缝

  - 可实现拓扑优化流道

2. 智能泵技术

- 嵌入式传感器监测：

  - 实时采集振动、温度、效率数据

  - 通过AI算法预测剩余寿命

3. 新材料突破

- 金属玻璃齿轮：

  - 硬度HV1200，耐蚀性优于不锈钢

  - 当前成本限制商业化应用

 七、选型与维护建议

1. 选型核对清单

1. 介质特性（腐蚀性、粘度、固体含量）

2. 工作参数（流量、压力、温度）

3. 卫生/防爆认证要求（FDA、ATEX）

4. 维护便捷性（快拆结构、备件供应）

2. 维护最佳实践

- 日常检查：

  - 轴承温度（≤70℃）

  - 振动值（≤2.5mm/s）

- 预防性维护：

  - 每2000小时更换润滑脂

  - 每年做一次效率测试

 结语

不锈钢齿轮泵的设计是材料科学、机械工程和流体动力学的深度融合。通过优化结构设计（如采用斜齿轮+三点支撑）、合理选材（如904L+SiC轴承组合）、精密制造（DIN3级齿轮精度），可使泵的寿命提升至10万小时以上。建议：

1. 极端工况优先选择整体锻造泵体+磁力密封方案

2. 建立全生命周期成本模型，避免低价竞标导致的隐性成本

3. 关注智能监测技术，向预测性维护转型

随着新材料的突破和数字化技术的普及，不锈钢齿轮泵正朝着高效化、智能化、长寿命的方向快速发展。
