氨纶纤维齿轮计量泵的制作方法

一、概述

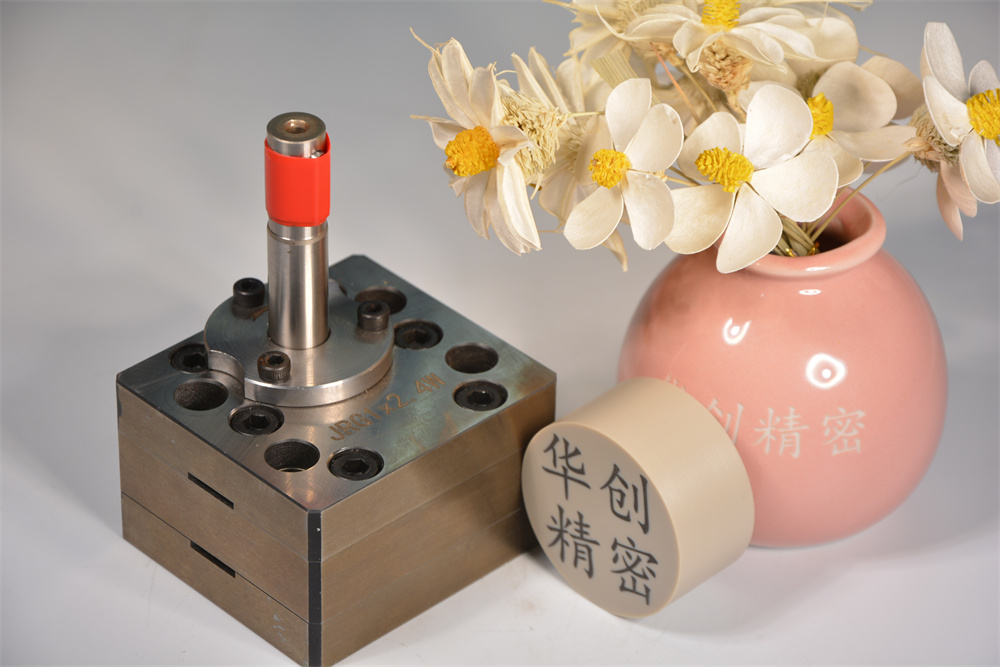

氨纶纤维齿轮计量泵是一种专门用于精确计量和输送氨纶纤维的泵，具有高精度、高稳定性和高可靠性等特点。本文将详细介绍氨纶纤维齿轮计量泵的制作方法，包括设计、材料选择、加工工艺、装配与调试等方面的内容，旨在为读者提供全面而深入的了解和指导。

二、设计

1.设计原理

氨纶纤维齿轮计量泵的设计原理基于齿轮传动和容积式计量的原理。通过一对相互啮合的齿轮在泵体内旋转，实现氨纶纤维的吸入、压缩和排出。齿轮的精确配合和旋转运动保证了计量的准确性和稳定性。

2.结构设计

氨纶纤维齿轮计量泵的结构设计需要考虑以下几个方面：

（1）泵体设计：泵体应采用耐磨、耐腐蚀的材料制造，以确保长期稳定运行。同时，泵体内部应设计合理的流道结构，以减小流动阻力和压力损失。

（2）齿轮设计：齿轮是氨纶纤维齿轮计量泵的核心部件，其设计应满足高精度、高耐磨性和低噪音等要求。齿轮的材料应选择高强度、耐磨性好的合金钢或不锈钢。

（3）轴承和密封设计：轴承和密封件是保证氨纶纤维齿轮计量泵正常运行的关键部件。轴承应选用高精度、低摩擦系数的轴承，以确保齿轮的平稳旋转。密封件应采用耐磨、耐腐蚀的材料，确保泵的密封性能和使用寿命。

三、材料选择

氨纶纤维齿轮计量泵的材料选择应根据使用环境和工况要求进行。主要材料包括泵体材料、齿轮材料、轴承材料和密封材料。

泵体材料：可以选择铸铁、铸钢或不锈钢等材料，具有良好的耐磨性、耐腐蚀性和机械强度。

齿轮材料：通常选用合金钢或不锈钢，要求具有良好的耐磨性、耐腐蚀性和高强度。

轴承材料：一般选用高精度、低摩擦系数的轴承钢或陶瓷材料，确保齿轮的平稳旋转和长寿命。

密封材料：可以选择橡胶、聚四氟乙烯（PTFE）等耐磨、耐腐蚀的材料，确保泵的密封性能和使用寿命。

四、加工工艺

氨纶纤维齿轮计量泵的加工工艺主要包括铸造、锻造、热处理、机械加工和表面处理等环节。下面简要介绍各个环节的工艺要点：

铸造或锻造：根据泵体材料的选择，采用铸造或锻造工艺制造泵体毛坯。铸造工艺可以获得复杂的内部结构和良好的表面质量；锻造工艺则可以获得更高的机械强度和耐磨性。

热处理：对铸造或锻造后的泵体进行热处理，包括退火、淬火和回火等工艺，以消除内应力、提高材料的力学性能和耐磨性。

机械加工：采用先进的机械加工设备对泵体进行粗加工和精加工，包括车削、铣削、磨削等工序，以确保泵体的尺寸精度和表面质量。

表面处理：对加工后的泵体进行表面处理，如喷涂防锈漆、电镀等，以提高泵的耐腐蚀性和外观质量。

五、装配与调试

装配：按照设计要求将各个部件进行组装，包括泵体、齿轮、轴承、密封件等。在装配过程中应注意保持清洁，避免杂质进入泵内影响性能。同时，要确保各部件之间的配合精度和紧固力矩符合要求。

调试：装配完成后进行调试工作，包括空载试运行和负载试运行两个阶段。在空载试运行过程中检查泵的运转情况，如噪音、振动等；在负载试运行过程中检查泵的计量精度和稳定性等性能指标是否满足设计要求。根据调试结果进行调整和优化，确保氨纶纤维齿轮计量泵的性能达到最佳状态。

六、总结与展望

本文详细介绍了氨纶纤维齿轮计量泵的制作方法，包括设计、材料选择、加工工艺和装配与调试等方面的内容。通过合理的设计和材料选择以及精确的加工工艺和装配调试流程，可以制造出高精度、高稳定性和高可靠性的氨纶纤维齿轮计量泵，满足纺织、印染、化纤等领域对氨纶纤维精确计量和输送的需求。
