点胶齿轮计量泵的选型指南

点胶齿轮计量泵是一种专门用于点胶设备中的精密流体传输装置，广泛应用于各种需要精确控制流体量的场合，如AB胶混合、食品罐装、医药罐装、化工罐装以及涂胶、打胶、PU发泡等设备中。为了确保点胶齿轮计量泵能够高效、准确地完成工作任务，选型过程中需要考虑多种因素。本文将从泵的结构特点、主要技术参数、选型步骤以及注意事项等多个方面，为您详细解读点胶齿轮计量泵的选型指南。

一、点胶齿轮计量泵的结构特点

点胶齿轮计量泵主要由泵体、相互啮合的两个齿轮、轴承、盖板以及密封组成。泵体、齿廓以及盖板间形成的空间构成了泵的进料区、输送区和排料区。以下是其主要结构特点：

泵体：通常采用合金工具钢制造，以承受高温高压的工作环境。

齿轮：两个齿轮的模数、齿数、齿宽均相同，通过精密加工确保配合紧密。主动齿轮由电机驱动旋转，带动从动齿轮在一个与它们外径和端面高度配合的泵体内旋转。

轴承：用于支撑齿轮的旋转，减少摩擦和磨损。

盖板：封闭泵体，防止流体泄漏。

密封：确保泵体内外的流体不会相互渗漏。

二、主要技术参数

点胶齿轮计量泵的主要技术参数包括排量、工作温度、工作压力、转速、扭矩以及驱动功率等。这些参数直接影响泵的性能和使用效果，选型时需要重点关注。

排量：指泵在单位时间内输送的流体量，通常以毫升/转（mL/r）或立方厘米/转（cc/r）表示。排量越大，泵的输送能力越强。

工作温度：指泵能够正常工作的温度范围。不同材质的泵体和密封件对温度有不同的耐受能力。

工作压力：指泵在输送流体时所能承受的最大压力。选型时，应根据系统的工作压力选择合适的泵。

转速：指齿轮的旋转速度，通常以转/分钟（r/min）表示。转速越高，泵的输送效率越高，但也会增加泵的磨损和能耗。

扭矩：指驱动齿轮旋转所需的力矩。扭矩的大小与泵的排量、工作压力以及转速有关。

驱动功率：指驱动泵所需的功率，通常以千瓦（kW）或马力（hp）表示。驱动功率的大小与泵的排量、工作压力、转速以及传动效率有关。

三、选型步骤

选型点胶齿轮计量泵时，需要按照以下步骤进行：

确定系统需求：

流量需求：根据点胶设备的流量需求，确定泵的排量。

压力需求：根据系统的工作压力，选择合适的泵。泵的额定压力应为液压系统安全阀开启压力的1.1～1.5倍。

介质特性：了解输送介质的性质，如粘度、腐蚀性、磨蚀性等，以选择合适的泵体和密封材料。

计算所需参数：

公称排量：根据系统所需流量qv（L/min）和初选的液压泵转速n1（r/min）及泵的容积效率ηv（可根据产品样本选取或取为ηv=0.9）计算其参考值。由于齿轮泵为定量泵，故最终选择的泵流量尽可能与系统所需流量相符合，以免功率损失过大。

转速：根据选定的齿轮泵公称排量和系统所需流量，计算出齿轮泵的实际转速，在选用时尽可能接近产品的额定转速。

驱动功率：在齿轮泵公称排量、转速（在一定范围内变化的可取其最大工作压力时的工作转速）和工作压力确定以后，即可计算所需输入功率（原动机驱动功率）。

选择泵型：

单泵还是多联泵：对于快慢速交替或多执行元件液压系统，为了合理匹配和使用功率，可采用二联或多联泵解决多个液压源的问题。在选择的多联泵中，第一联泵应比第二联泵能承受较高的负荷（压力×流量）；多联泵总负荷不能超过泵轴伸所能承受的转矩。

噪声控制：在室内和对环境噪声有要求的使用情况下，应注意选用对噪声有控制结构的产品。一般而言，外啮合齿轮泵的噪声较大，内啮合齿轮泵的噪声小。

考虑经济性和维护性：

经济性：选用小排量的泵，其经济性比较好，但泵需要在较高转速下运行，切记转速不可过高，否则泵体升温或泵快速磨损而得不偿失。

维护性：应综合考虑选用齿轮泵的可靠性、使用维护方便性以及供货及时性等条件。优先选用经过国家相关部门及行业鉴定和技术成熟的产品。

确定驱动方式：

齿轮泵可以采用电动机或内燃机作为原动机。但泵的传动装置不能对齿轮泵主动齿轮轴产生附加的轴向力和径向力。

齿轮泵主动齿轮轴伸与原动机输出轴之间必须采用浮动连接（如弹性联轴器和十字槽块浮动联轴器等）。

确定吸油高度和油液过滤：

吸油高度：泵的吸油高度应尽可能小。齿轮泵自吸能力因排量不同而异，一般要求不低于16kPa。通常要求泵的吸油高度不大于0.5m，在进油管道较长的管路系统中应加大进油管径，以免流动阻力太大吸油不畅而影响泵的工作性能。

油液过滤：工作油液的品种和牌号应严格按照泵的产品样本规定选用，以延长泵的使用寿命。由于低压齿轮泵的污染敏感度较低，故可选取过滤精度较低的过滤器，而高压齿轮泵的污染敏感度较高，故应在系统设置过滤精度较高的过滤器。

四、选型注意事项

在选型点胶齿轮计量泵时，还需要注意以下几点：

确保参数匹配：选型时应确保泵的排量、工作压力、转速等参数与系统需求相匹配，以避免功率损失过大或泵体磨损过快。

考虑介质特性：对于不同性质的介质，应选择不同材质的泵体和密封件，以确保泵的长期稳定运行。

注意安装与运行：在泵安装之前，应按有关规定彻底清洗管道，去掉污物、氧化皮等并用油液将泵充满。安装时，要拧紧进、出油口的管接头或法兰连接螺钉，密封要可靠。第一次运行时建议断开泵的排油，以便将空气排出壳体。

定期维护：泵在工作前应进行不少于10min的空负荷运行和短时间的带负荷运行，然后检查泵的工作情况。泵如长期不用，最好将它和原动机分离保管。再度使用时，应有不少于10min的空负荷运转，并进行试运转例行检查。

五、案例分享

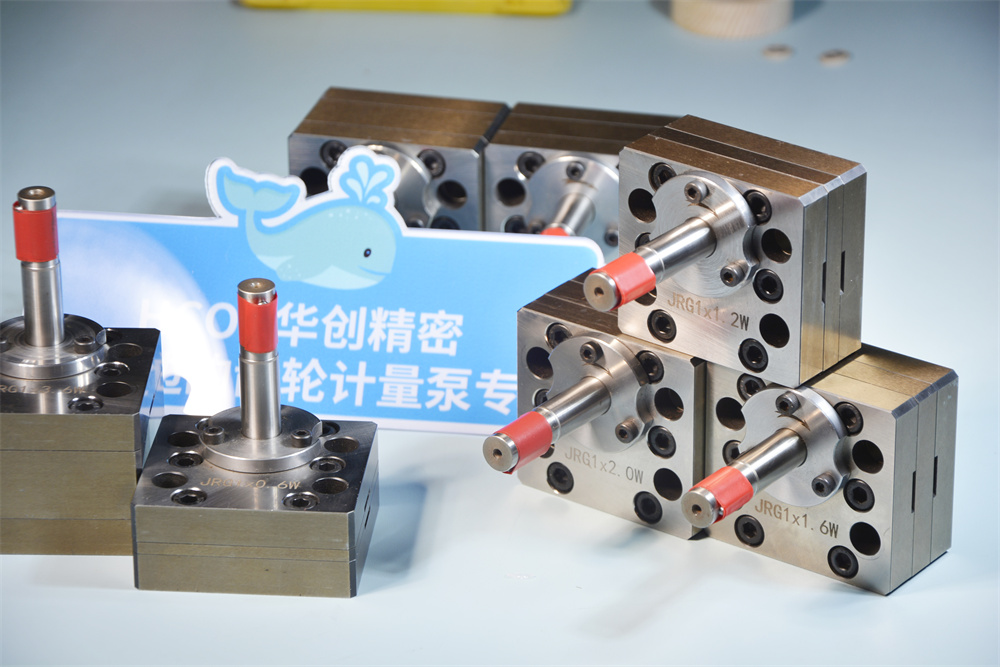

以深圳市腾鑫点胶设备有限公司提供的点胶齿轮计量泵为例，该公司生产的点胶泵采用模具钢制造而成，具有耐腐蚀、耐温度、耐磨特点，是AB胶混合比例最理想的控制方式。常用型号包括6CC、9CC等，可根据客户需求定制不同排量的泵。这些泵广泛应用于食品罐装、医药罐装、饮料罐装、化工罐装以及灌胶机、涂胶机、点胶机、打胶机、PU发泡设备等。

六、总结

点胶齿轮计量泵的选型是一个复杂而细致的过程，需要考虑多种因素。通过了解泵的结构特点、主要技术参数以及选型步骤和注意事项，可以帮助您更好地选择适合您需求的泵型。希望本文能为您提供有价值的参考信息，助您在点胶设备选型中做出明智的决策。
