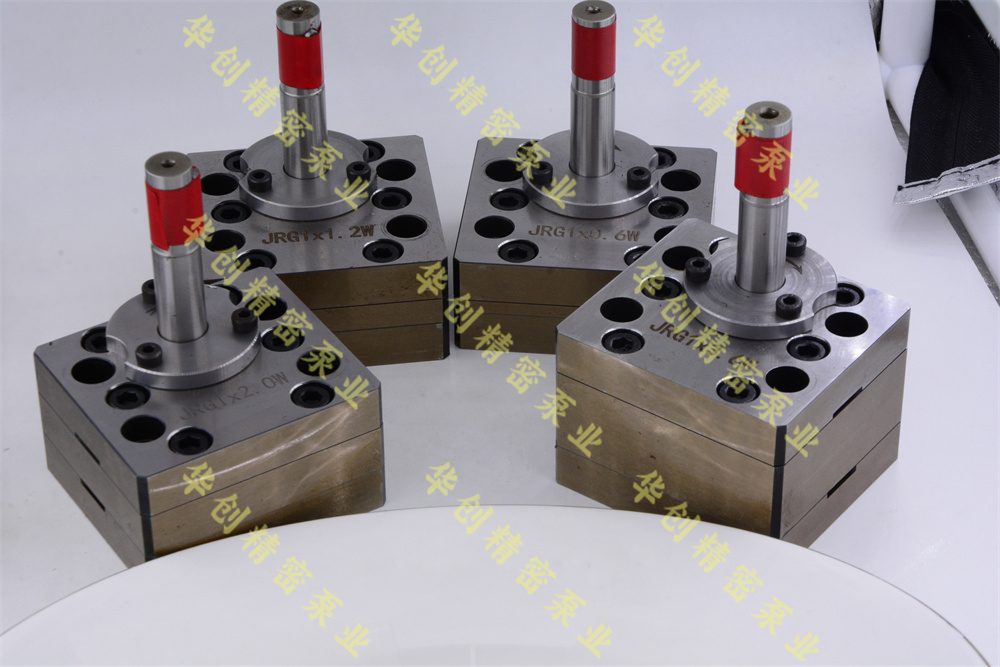

热熔胶计量泵的结构设计

热熔胶计量泵，也称热熔胶挤出机熔体泵，属于正位移泵，广泛应用于高分子材料加工行业，尤其在EVA、PS、PP、PET、PVC、PC、PMMA、PA、PE-LLD等工艺中发挥着重要作用。本文将详细探讨热熔胶计量泵的结构设计，包括其主要部件、工作原理、性能特点以及应用领域。

一、主要部件及其功能

热熔胶计量泵的结构设计复杂且精细，主要由以下几个关键部件组成：

泵壳

泵壳是热熔胶计量泵的主体部分，用于容纳齿轮和熔体，确保熔体在泵内顺利流动。泵壳通常由高温工具钢或铬镍合金钢制造，具备高强度和耐腐蚀特性，能够承受高温高压的工作环境。

齿轮

齿轮通常由主动齿轮和从动齿轮组成，这两个齿轮的齿廓相互啮合，通过旋转来推动熔体在泵体内的流动。齿轮的材质一般为高温工具钢或渗氮钢，齿形有直齿或斜齿，齿部表面经过氮化处理，具有高强度、耐磨、耐腐蚀的特性。

滑动轴承

滑动轴承用于支撑齿轮旋转，通常由高温工具钢制造。为了避免润滑油脂污染熔体，滑动轴承依靠熔体自润滑。

前后端板

前后端板位于齿轮泵的两侧，与齿轮和泵体共同形成封闭的熔体输送空间。它们有助于防止熔体泄漏，并确保熔体在齿轮的作用下能够顺利流动。

轴和轴封

主动齿轮和从动齿轮通过轴连接到泵体的外部，轴封则用于防止熔体从轴处泄漏。轴封可以采用螺旋机械密封、填料密封等多种方式，适配不同粘度和工作环境。

加热和冷却装置

为了保持熔体的适当温度，热熔胶计量泵还可能配备加热和冷却装置。这些装置通过外部电源或冷却介质来控制泵体的温度，确保熔体在输送过程中保持恒定的温度和粘度。

二、工作原理

热熔胶计量泵的工作原理基于主、从动齿轮的相互啮合造成工作容积变化来输送熔体。具体过程如下：

熔体吸入

当齿轮旋转时，熔体进入吸入腔两齿轮的齿槽中。

熔体输送

随着齿轮的继续旋转，熔体从两侧被带入排出腔。

熔体排出

当齿轮再度啮合时，齿槽中的熔体被挤出排出腔，压送到出口管道。

在这个过程中，熔体的流量和压力保持稳定，实现了精确计量与输送。

三、性能特点

热熔胶计量泵具备以下显著的性能特点：

高温高压高粘度适应性

热熔胶计量泵能够应用于高温（350℃）、高压（35MPa）、高粘度（20,000Pa·s）工况，适用于处理高粘度聚合物熔体，稳定输出。

优化的流道设计

通过消除流道死角，减少聚合物残留，提升产品品质，这对于精密挤出领域尤为重要。

耐磨性和寿命

关键部件采用高温合金钢并经表面强化工艺，耐磨性好、寿命长，可在高负载等条件下稳定运行，减少停机与维修成本。

精密控制

采用变频电机驱动等先进技术，能精密控制压力、转速等参数，保证熔体状态稳定，提升应用性能，如在共挤和混炼中控制原料配比等。

多种安装方式

泵的输入轴可以水平、垂直（向上向下均可）布置，满足个性化需求，适应不同生产环境与设备布局。

结构紧凑与高效

相比其他齿轮泵，结构紧凑、运转可靠、能耗低、容积效率高，高粘高压时流量稳定无出口压力波动。

四、应用领域

热熔胶计量泵因其精确控制、稳定输出和高温高压适应性，在多个领域得到广泛应用：

片材、板材生产

提供稳定连续熔体流量，确保产品厚度与均匀性。

管材生产

输送和增压聚合物熔体，保证管材壁厚和尺寸精度。

薄膜生产

提供稳定熔体流量和压力，确保薄膜均匀性与透明度。

电缆制造

输送和增压绝缘及护套材料，确保电缆性能和质量。

其他应用

热熔胶计量泵还适用于纺丝、无纺布生产、塑料加工等多个领域，为各种高分子材料加工提供稳定、精确的熔体输送。

五、技术参数

热熔胶计量泵的技术参数包括但不限于以下方面：

输送介质粘度

一般为1～20000Pas（1,000～20,000,000cP），适用于从较低粘度到极高粘度聚合物熔体的输送。

入口压力

通常为0～30MPa。

出口压力

一般为0～40MPa。

较大压差

可达25MPa。

流量范围

一般为0.5CC-12000CC，可根据客户需求定制不同规格。

加热方式

通常为电加热，也有其他加热方式可供选择。

六、结构设计的优化建议

为了进一步提升热熔胶计量泵的性能和可靠性，可以从以下几个方面进行优化设计：

材料选择

选择更高强度、更耐腐蚀的材料，如更高级别的高温合金钢，以提高泵的耐高温、耐高压、耐腐蚀能力。

齿轮设计

优化齿轮的齿形、齿距等参数，减少齿轮啮合过程中的摩擦和磨损，提高齿轮的耐用性和稳定性。

轴承设计

采用更先进的轴承设计，如滚动轴承或滑动轴承的改进型，以提高轴承的承载能力和耐磨性。

密封设计

优化密封结构，提高密封效果，防止熔体泄漏，同时减少密封件的磨损和更换频率。

加热和冷却系统

优化加热和冷却系统的设计，提高温度控制的精度和稳定性，确保熔体在输送过程中保持恒定的温度和粘度。

控制系统

引入更先进的控制系统，如PLC或DCS控制系统，实现对泵的转速、压力、温度等参数的精确控制和远程监控。

七、结论

热熔胶计量泵作为高分子材料加工行业的重要设备之一，其结构设计复杂且精细，具备高温高压高粘度适应性、优化的流道设计、耐磨性和寿命长、精密控制、多种安装方式以及结构紧凑与高效等特点。通过不断优化设计和技术创新，热熔胶计量泵将在更多领域发挥重要作用，为高分子材料加工行业的发展提供有力支持。
