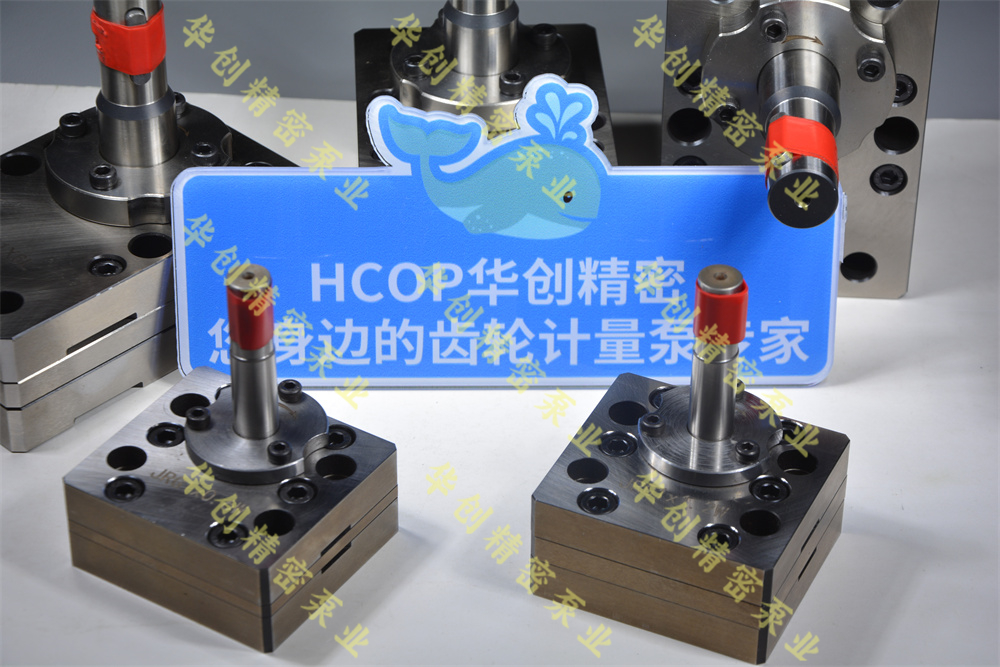

不锈钢纺丝齿轮计量泵的设计与性能分析

 一、引言

不锈钢纺丝齿轮计量泵是化纤、塑料、橡胶等行业的核心设备，主要用于高温、高粘度聚合物熔体的精确计量与输送。其设计水平和性能直接影响纺丝质量、生产效率和能耗水平。本文将深入分析其结构设计、材料选择、工作原理和性能优化，为相关行业提供技术参考。

 二、设计要点分析

 2.1 结构设计

2.1.1 齿轮型线优化

 渐开线斜齿轮：相比直齿轮减少25%的流量脉动，适用于高精度纺丝（FDY/POY）。

 双圆弧齿轮：接触应力降低30%，寿命提升至30,000小时（适用于高负荷工况）。

 变位齿轮设计：通过修正系数调整齿形，避免根切（模数≥2时采用）。

2.1.2 泵体流道设计

 螺旋进料口：降低熔体入口阻力（压力损失减少15%）。

 阶梯式出料腔：逐级释放压力，避免熔体破裂（适用于PET等高分子材料）。

 镜面抛光：内表面粗糙度Ra≤0.4μm，防止熔体降解。

2.1.3 密封系统

 密封类型  适用温度  压力范围  寿命

 机械密封  ≤350℃   ≤40MPa  12年

 磁力密封  ≤300℃   ≤25MPa  免维护

 波纹管密封  ≤400℃  ≤15MPa  3年以上

 2.2 材料选择

2.2.1 齿轮材料

 174PH不锈钢：HRC≥50，耐磨损，适用于常规纺丝。

 碳化硅陶瓷：耐温500℃+，用于超高温熔体（如PPS纤维）。

 表面处理：

  渗氮：表面硬度HRC60，耐腐蚀性提升。

  DLC涂层（类金刚石）：摩擦系数降低至0.1。

2.2.2 泵体材料

 316L不锈钢：基础材质，耐氯化物腐蚀。

 哈氏合金C276：用于含氟聚合物（如PTFE）加工。

 三、工作原理与数学模型

 3.1 容积式输送原理

 理论流量公式：

  ```

  Q = 2πn×m²×z×b×ηv

  （n：转速；m：模数；z：齿数；b：齿宽；ηv：容积效率）

  ```

 实际流量修正：

  粘度影响：熔体粘度每增加1000cP，流量下降25%。

  压力补偿：齿轮间隙每增加0.01mm，内泄漏量增加3%。

 3.2 动态压力分析

 压力脉动主要来源：

  1. 齿轮啮合频率（fn=转速×齿数/60）

  2. 熔体压缩性（PET的压缩系数：0.5%/MPa）

 降脉动措施：

  采用斜齿轮（脉动率＜1%）。

  出口增设缓冲腔（压力波动降低40%）。

 四、性能测试与优化

 4.1 关键性能指标

 参数        行业标准    高端机型     测试方法

 流量精度   ±1%       ±0.2%      GB/T 77822020

 耐温性     300℃      400℃       ASTM D5422

 寿命       10,000h   30,000h    加速磨损试验

 4.2 计算流体力学（CFD）分析

 模拟边界条件：

  熔体粘度：10010,000cP（非牛顿流体模型）

  转速范围：50200rpm

 优化效果：

  流道改进后剪切速率降低18%。

  困油区域体积减少25%。

 4.3 实验验证

 测试平台搭建：



  熔体温度控制精度：±0.5℃

  压力传感器精度：0.1%FS

 结果对比：

   转速(rpm)  理论流量(L/h)  实测流量(L/h)  误差

   100           250           248.6         0.56%

   150           375           372.1         0.77%

 五、行业应用案例

 5.1 化纤纺丝

 POY纺丝：

  需求：流量稳定性±0.5%，耐温300℃。

  解决方案：斜齿轮+磁力密封，纤度CV值＜1.2%。

 5.2 薄膜挤出

 BOPP薄膜：

  挑战：熔体压力波动导致厚度不均。

  改进：双齿轮压力补偿系统，厚度偏差＜±2%。

 六、未来发展方向

1. 智能化：

   集成IoT传感器，实时预测齿轮磨损（剩余寿命估算误差＜5%）。

2. 绿色设计：

   低剪切流道减少能耗（吨纤维耗电降低8%）。

3. 极端工况适配：

   开发耐500℃+的陶瓷金属复合材料。

 七、结论

不锈钢纺丝齿轮计量泵的设计需综合考量材料性能、流场优化和动态密封三大核心要素。通过CFD仿真与实验验证相结合的方式，可将流量精度控制在±0.2%以内，满足高端化纤生产需求。未来，随着新材料和智能算法的应用，其性能边界将进一步拓展。
