NX系列精密微量齿轮计量泵：微流体定量的“微米级控量专家”

在精密滴胶、微量喷涂、试剂定量添加等精细工业工艺中，很多工况只需要极小流量的流体输送，普通计量泵很难在低流量状态下维持稳定的计量精度，NX系列精密微量齿轮计量泵就此而生。作为HCOP华创精密专为微流量场景开发的齿轮计量泵，它主打超小排量输送，是微量流体控制场景的核心精密部件。

一、工作原理

NX微量齿轮计量泵属于容积式齿轮计量泵，原理与常规齿轮计量泵同源。泵体内装有一对微型高精度啮合齿轮，将泵腔分隔成吸料腔与出料腔。齿轮旋转时，吸料腔容积变大形成负压吸入介质；流体被储存在齿轮齿槽内，沿着泵体内壁输送至出料腔，再依靠齿轮啮合挤压完成出料。 只要转速保持稳定，每一转输出的流体体积固定不变。搭配伺服电机调节转速，即可精准控制出料流量，实现微量介质稳定、高重复性的定量供给。

二、结构与型号解读

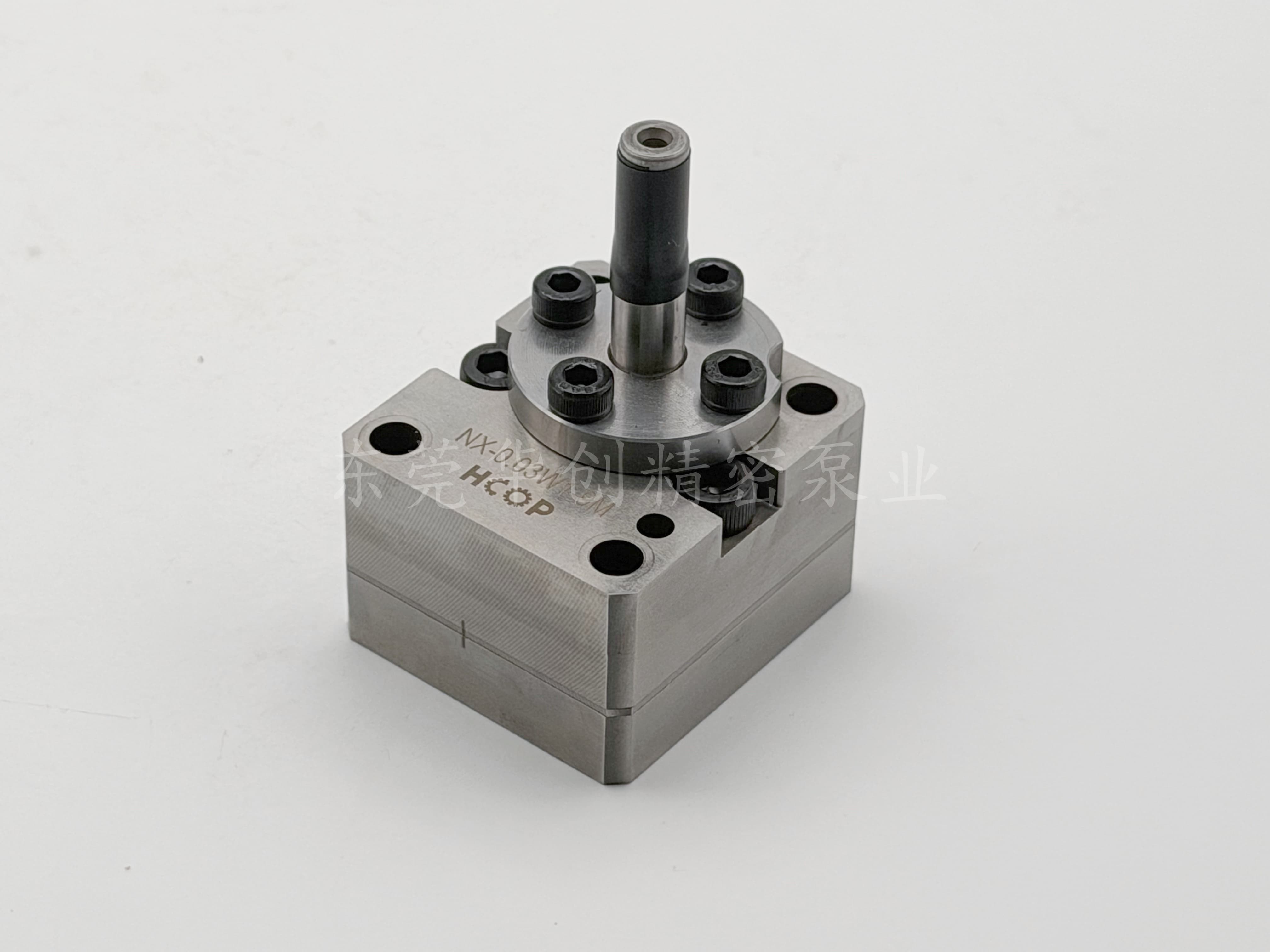

图1中这款型号为NX-0.03W1，型号中0.03代表每转排量0.03cc/rev，也就是齿轮每完整旋转一周，泵可输出0.03毫升流体，属于超微量规格。

1.  泵体本体：整块模具钢精密加工而成，刚性强，高温工况变形量小，长期保障内部齿轮间隙稳定；

2.  微型精密齿轮副：NX系列的核心。齿轮尺寸微小，加工公差要求严苛，加工难度远高于JRG常规系列，是实现超微量稳定出料的关键；

3.  主动传动轴：外接伺服驱动，传递动力，带动内部齿轮运转；

4.  锁紧螺栓组件：压紧泵体与泵盖，锁定内部间隙，直接决定泵的内泄量和计量精度；

5.  定制密封组件：可根据输送介质选配PTFE、PEEK、氟橡胶等密封件，适配胶水、油墨、低粘度试剂、染料等介质，防止介质渗漏。

三、NX系列适用场景

✅ 电子行业精密微量点胶、微小工件微量喷涂

✅ 实验室流体输送、化学试剂微量配比添加

✅ 微量油墨、染料、助剂定量输送

✅ 小型涂布设备、微型打样生产线

✅ 医疗行业微小剂量流体供给

核心优势：超小排量，计量重复精度高；泵体结构紧凑小巧，便于集成到小型自动化设备；搭配伺服系统，流量调节灵敏，低转速工况依旧稳定控量。

四、选型关键要点

1.  每转排量：NX系列均为零点零几cc的超微量规格，需要结合工艺目标流量、电机转速区间选型；

2.  介质属性：介质粘度、是否含有固体填料、腐蚀性强弱，决定泵体材质与密封件选型；含硬质颗粒的料液会加速微型齿轮磨损；

3.  工作温度：区分常温介质与高温工况，匹配泵体与密封件的耐温等级；

4.  出口压力：确认工况背压，压力过高会增大内部回流，影响微量计量精度；

5.  介质相容性：提前验证介质是否腐蚀泵体、溶胀密封件，避免设备故障。

五、NX系列和JRG系列核心区别

● NX系列：超微量专用，排量0.0X cc级别，微型齿轮结构，适合极小流量、微量点胶、试剂添加；

● JRG系列：常规小排量，排量更大，多用于灌胶、PUR热熔胶、中等流量定量输送。

注意：NX系列是微流量专用泵，不适合大流量工况，流量需求偏大时，建议选用JRG系列。

六、总结

NX系列精密微量齿轮计量泵，是面向微流体工艺打造的精密定量部件。依靠微型高精度齿轮副，实现微米级稳定控量，解决微量滴胶、试剂添加场景出料不稳、流量难以把控的痛点。体积小巧，易于设备集成，是精细化工、电子精密点胶、实验室流体设备中不可或缺的核心零件。

华创精密NX系列微量齿轮计量泵，支持密封方案定制，适配各类低、中粘度介质，满足高精度超微量流体输送需求。
