0.1cc立式精密齿轮计量泵：狭小设备专用定量输送泵

针对设备安装空间紧凑、需要侧向驱动布局的精密流体工艺，这款0.1cc立式齿轮计量泵采用独特L型异形泵体设计，每转排量0.1cc，兼顾小巧体积与稳定微量计量能力，是紧凑型自动化设备的流体定量核心部件。

一、工作原理

该泵属于容积式齿轮计量泵。泵腔内部装配一对高精度啮合齿轮，将内腔分隔成吸料腔与出料腔。传动轴带动齿轮旋转，吸料腔产生负压吸入介质；流体储存在齿轮齿槽内，被输送至出料端，依靠齿轮啮合挤压完成出料。 在转速稳定的情况下，每旋转一周固定输出0.1cc介质。搭配伺服驱动系统，通过调节转速即可精准控制流量，实现料液高重复性定量输送。

二、结构特点解析

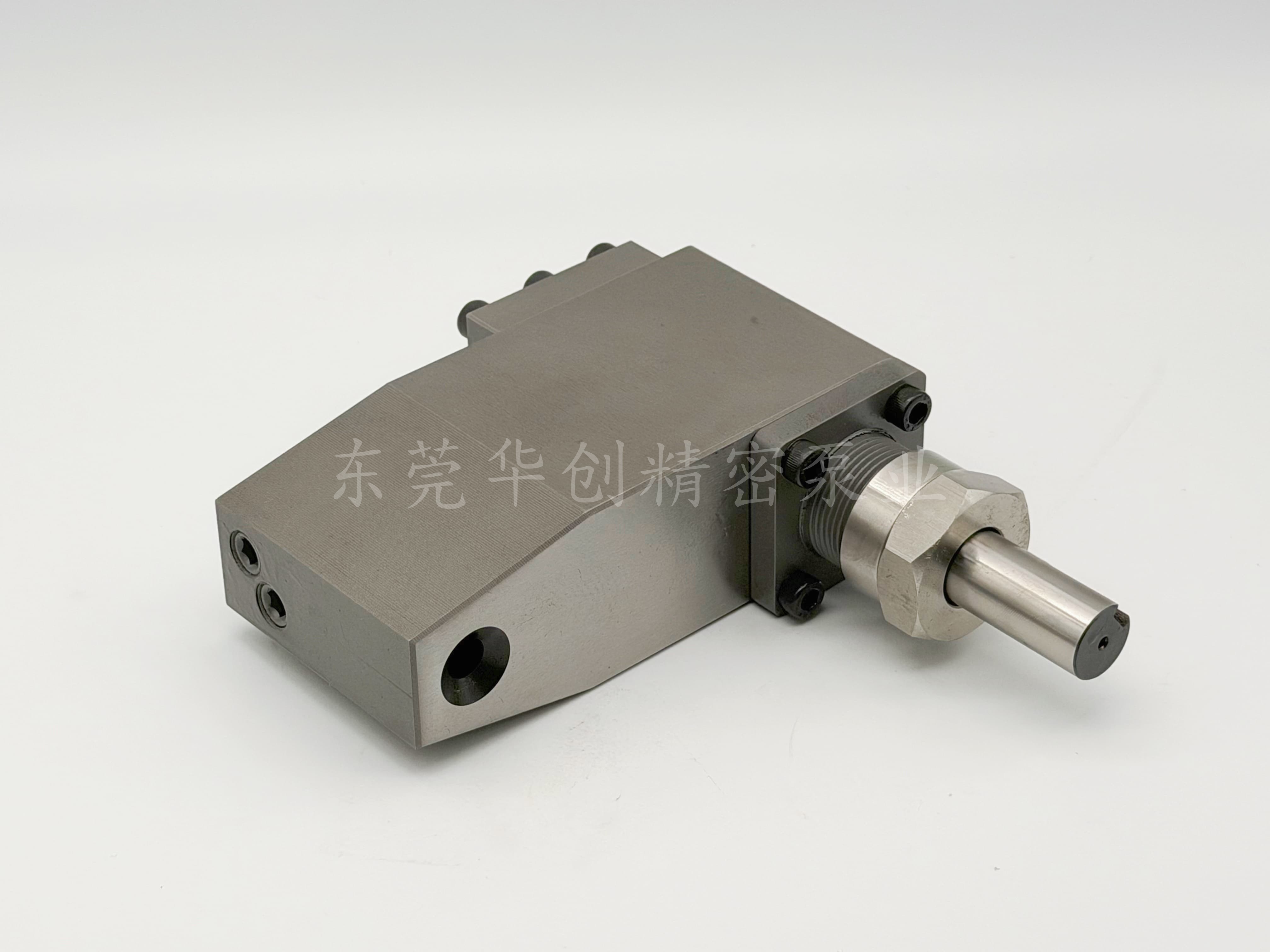

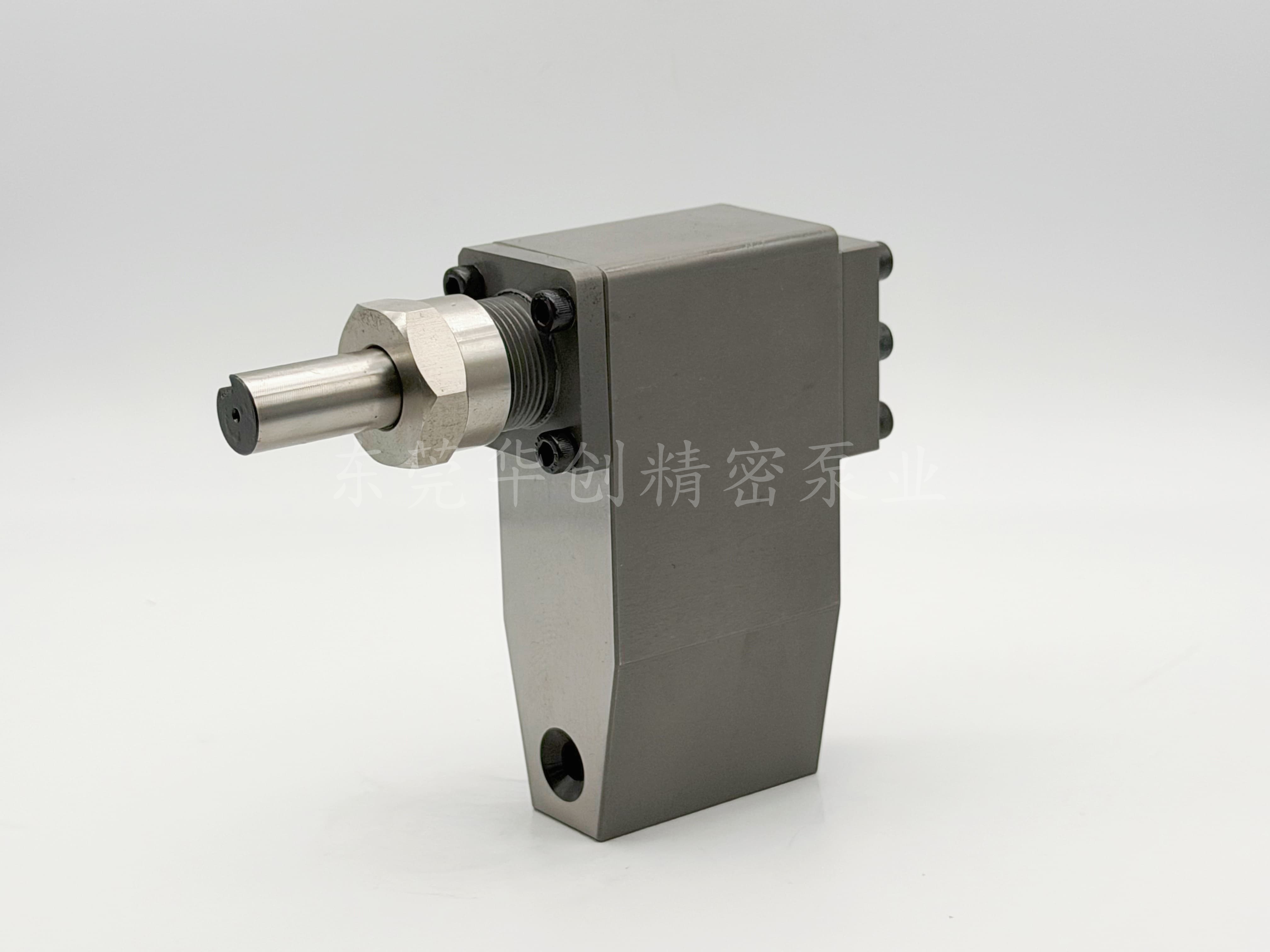

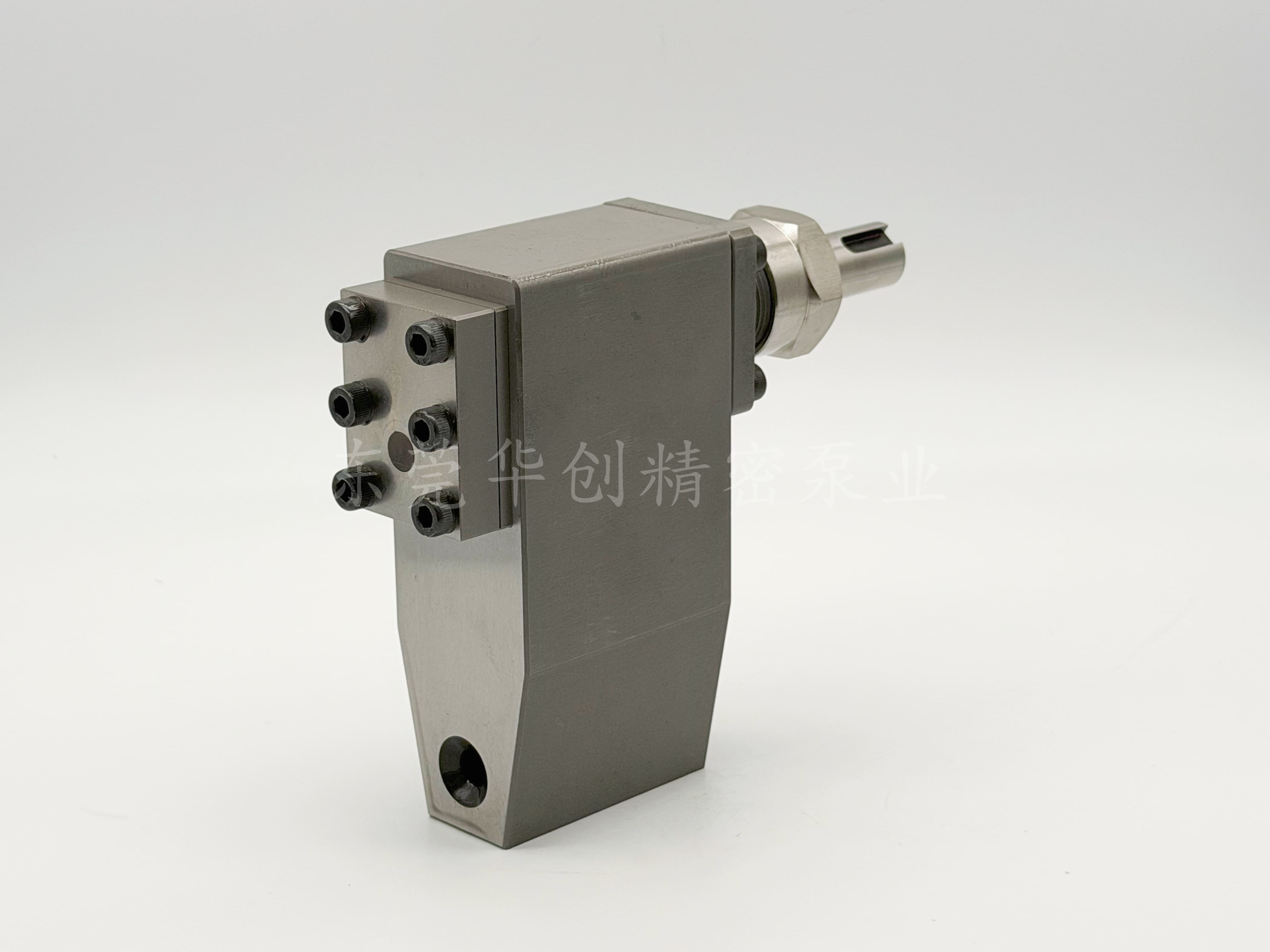

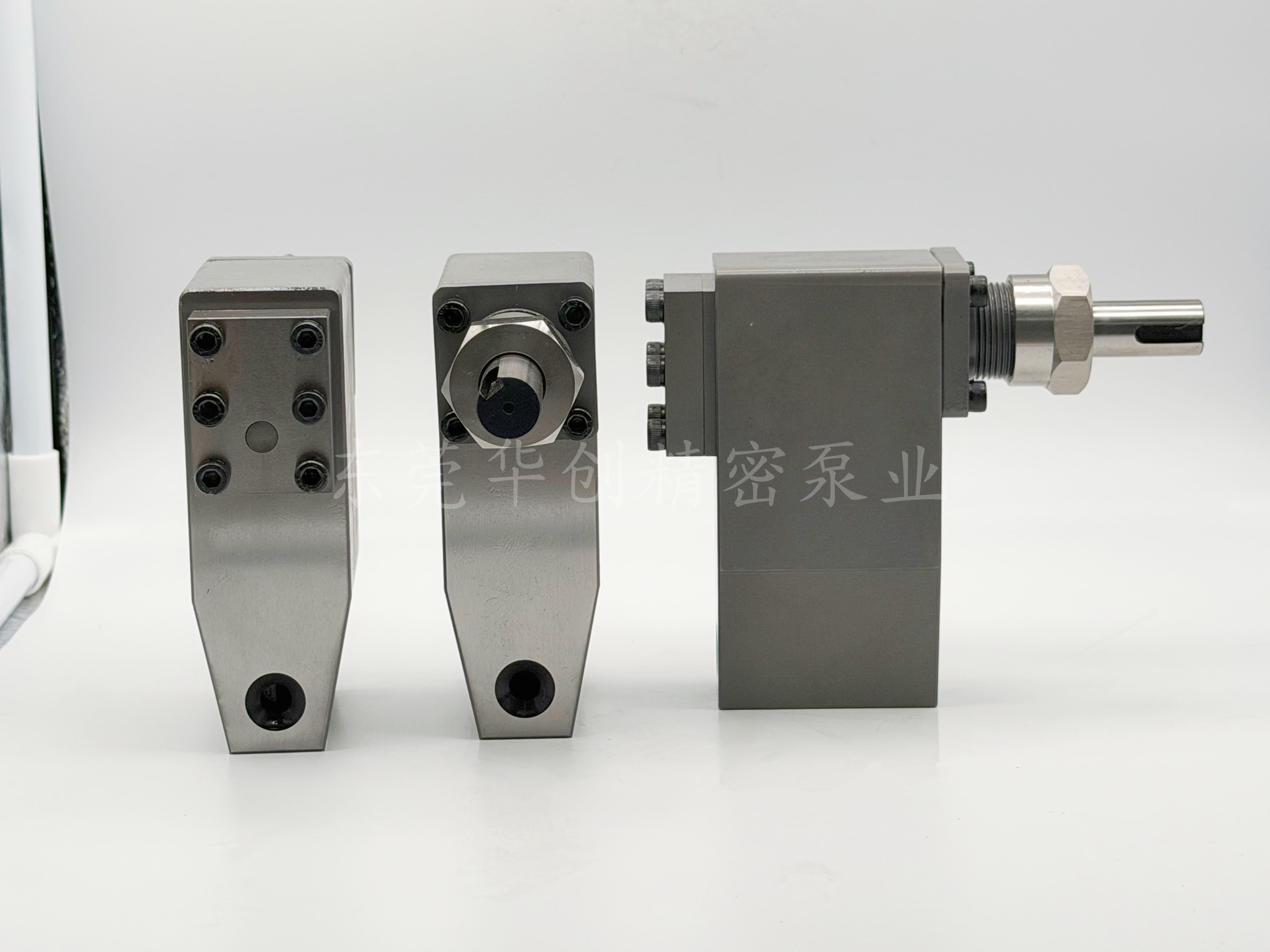

1.  L型立式模具钢泵体：一体精密加工成型，异形立式结构，进出口设置在泵体下端，传动轴侧向伸出，大幅节约设备横向安装空间，适配机架狭小、管路布局受限的设备；

2.  微型精密齿轮副：匹配0.1cc小排量规格，齿轮经过超精密研磨，严格控制配合间隙，降低介质内泄，保障微量工况下计量精度；

3.  侧向传动轴与轴封组件：带锁紧密封结构，外接伺服电机传递扭矩，轴端密封有效阻止介质沿传动轴向外渗漏；

4.  高强度紧固螺栓组：多组螺栓锁紧泵体各组件，长期运行也能稳定维持内部装配间隙，计量性能不易漂移；

5.  可定制密封件：根据介质属性可选PTFE、PEEK、氟橡胶密封件，适配胶水、油墨、助剂、涂料等不同粘度、腐蚀性料液。

三、适用场景

✅ 紧凑式微量点胶设备、小型精密喷涂设备

✅ 助剂、染料、化学试剂微量配比添加

✅ 小型打样涂布、实验室微型流体装置

✅ 设备改造项目，原有安装空间狭小的工况

核心优势 0.1cc小排量，微量输出稳定；L型立式紧凑造型，解决传统方形泵横向占位大的难题；侧向驱动便于伺服电机安装排布；计量重复精度高，适合连续微量供料。

四、选型关键要点

1.  排量参数：固定每转0.1cc，结合目标流量、电机额定转速核算工作区间；

2.  介质属性：介质粘度、有无固体填料、腐蚀性，决定泵体和密封选型；含硬质颗粒料液会加速微型齿轮磨损；

3.  安装空间：为L型立式结构，选型前确认设备内部高度、横向空间以及进出口管路位置；

4.  工作背压：出口压力过高会增大内部回流，降低计量精度，需提前校核工况压力；

5.  介质相容性：提前验证料液，避免腐蚀泵体或溶胀密封件，防止泄漏与零件损坏。

五、总结

这款0.1cc立式精密齿轮计量泵，是专为狭小安装空间开发的小排量定量泵。依靠微型精密齿轮副实现稳定的0.1cc每转定量输出，独特L型结构解决常规计量泵空间布局难题，广泛用于紧凑式点胶、喷涂、试剂添加等自动化工艺。 华创精密0.1cc立式齿轮计量泵，支持进出口方向、密封方案定制，适配多种中低粘度介质，满足狭小设备内部高精度微量定量输送需求。
