丙纶纺丝齿轮计量泵的构造和参数

一、引言

在化纤纺丝设备中，齿轮计量泵是纺丝成型的关键部件之一，其性能直接影响纺丝的质量和效率。丙纶（聚丙烯纤维）纺丝过程中，齿轮计量泵的作用尤为突出，它负责将熔融的聚丙烯聚合物以精确的流量和压力输送到喷丝头，确保纤维的均匀性和稳定性。本文将详细介绍丙纶纺丝齿轮计量泵的构造、工作原理、技术参数以及选型要点，帮助用户更好地理解和应用这一设备。

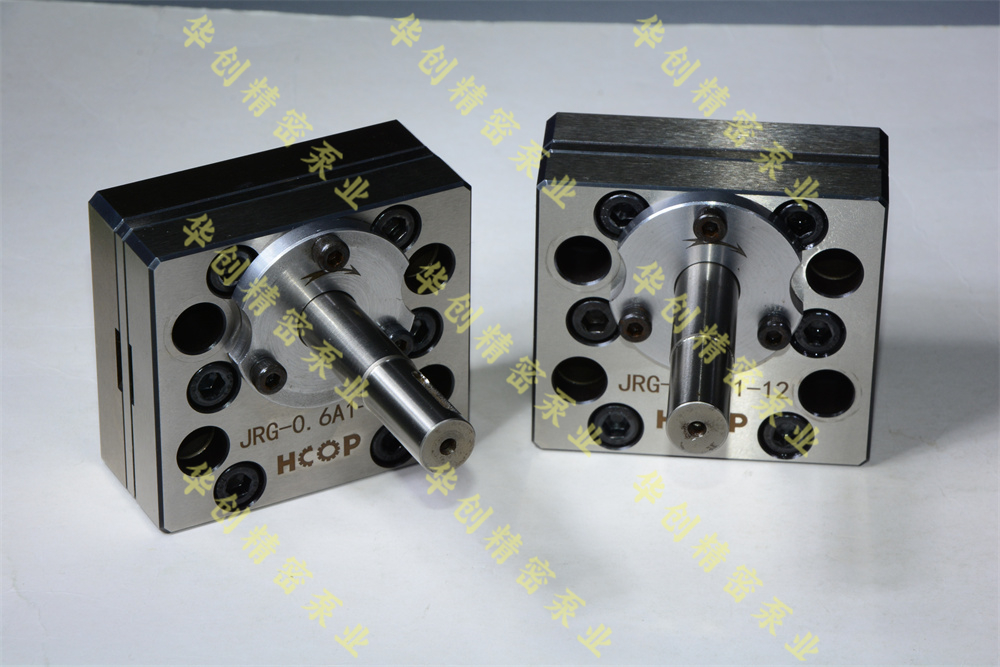

 二、丙纶纺丝齿轮计量泵的构造

齿轮计量泵是一种高精度的容积式泵，主要由泵体、齿轮组、轴承、密封装置和驱动系统等部分组成。其核心功能是通过齿轮的啮合运动实现熔体的定量输送。以下是其主要构造的详细说明：

 1. 泵体

   - 材质：通常采用高强度合金钢或不锈钢（如SS316、SS304），具有优异的耐高温、耐腐蚀和耐磨性能，能够适应丙纶熔体的高温（200-300℃）和高压（10-50MPa）环境。

   - 结构：泵体分为上盖、中间体和下盖三部分，通过螺栓紧固，确保密封性。内部设计有精确的齿轮腔和流道，以减少熔体的滞留和降解。

 2. 齿轮组

   - 主动齿轮与从动齿轮：齿轮计量泵通常由一对相互啮合的齿轮组成（主动齿轮和从动齿轮），齿轮的旋转由外部电机驱动。齿轮的齿形通常为渐开线或圆弧形，以确保平稳的啮合和最小的脉动。

   - 材质：齿轮采用高硬度工具钢或陶瓷涂层处理，以提高耐磨性和寿命。

   - 精度：齿轮的加工精度极高（通常达到DIN 3级或更高），齿隙控制在微米级，以确保流量稳定性。

 3. 轴承与润滑系统

   - 轴承：齿轮轴支撑采用高温轴承或滑动轴承，能够在高温和高压下稳定运行。

   - 润滑：由于丙纶熔体本身具有一定的润滑性，通常无需额外润滑系统，但在高速或高负荷工况下，可能需要引入润滑脂或强制润滑装置。

 4. 密封装置

   - 轴封：采用机械密封或填料密封，防止熔体泄漏。对于高温高压工况，通常选用双端面机械密封或波纹管密封。

   - 密封材料：常用石墨、碳化硅或聚四氟乙烯（PTFE）等耐高温材料。

 5. 驱动系统

   - 电机：通常采用伺服电机或变频电机，以实现精确的转速控制和流量调节。

   - 联轴器：齿轮泵与电机之间通过高精度联轴器连接，确保传动效率和平稳性。

 三、丙纶纺丝齿轮计量泵的工作原理

齿轮计量泵的工作原理基于齿轮的啮合和容积变化：

1. 吸入阶段：齿轮脱离啮合时，泵腔容积增大，形成负压，熔体从入口被吸入。

2. 输送阶段：齿轮旋转将熔体带入啮合区，熔体被封闭在齿槽与泵腔之间。

3. 排出阶段：齿轮再次啮合时，泵腔容积减小，熔体被挤压并从出口排出。

由于齿轮的连续旋转，这一过程周而复始，实现熔体的稳定输送。流量大小由齿轮转速决定，而压力则由出口阻力决定。

 四、丙纶纺丝齿轮计量泵的技术参数

齿轮计量泵的性能参数直接影响纺丝质量，以下是关键参数及其意义：

 1. 流量参数

   - 理论流量（Q）：由齿轮的几何尺寸和转速决定，计算公式为：

     \[

     Q = 2 \pi m^2 z b n \times 10^{-6} \quad (\text{单位：cm³/min})

     \]

     其中，\(m\)为齿轮模数，\(z\)为齿数，\(b\)为齿宽，\(n\)为转速（rpm）。

   - 实际流量：受熔体粘度、泄漏和压力影响，通常为理论流量的90%-95%。

 2. 压力参数

   - 工作压力：通常为10-50MPa，根据纺丝工艺要求选择。高压泵需特殊设计以承受更大的载荷。

   - 压力波动：优质泵的压力波动应小于±1%，以确保纤维均匀性。

 3. 转速范围

   - 额定转速：通常为20-100rpm，高速泵可达200rpm以上。

   - 调速精度：伺服驱动系统的转速控制精度可达±0.1%。

 4. 温度范围

   - 适用温度：通常为200-300℃，需与丙纶熔体的加工温度匹配。

 5. 容积效率

   - 定义：实际流量与理论流量的比值，优质泵的容积效率应≥90%。

 6. 材质参数

   - 泵体硬度：HRC 50-60，齿轮硬度HRC 60以上。

   - 耐腐蚀性：需通过盐雾试验和化学兼容性测试。

 五、选型与维护要点

 1. 选型建议

   - 流量匹配：根据纺丝产量选择泵的流量范围，留出10%-20%余量。

   - 压力需求：高压纺丝工艺需选择高压型号。

   - 材质选择：针对丙纶的腐蚀性，优先选择不锈钢或涂层泵体。

 2. 维护保养

   - 定期清洗：停机时需用专用清洗剂清除残留熔体，防止碳化堵塞。

   - 检查密封：定期更换机械密封，防止泄漏。

   - 轴承润滑：按厂家要求补充高温润滑脂。

 六、结语

丙纶纺丝齿轮计量泵是纺丝设备的核心部件，其高精度和稳定性直接决定了纤维的质量。通过了解其构造、工作原理和参数，用户可以更好地选型、使用和维护设备，从而提高生产效率和产品品质。未来，随着材料技术和控制技术的进步，齿轮计量泵将朝着更高精度、更长寿命和智能化方向发展。
