丙纶纺丝齿轮计量泵如何选型

一、引言

在丙纶（聚丙烯纤维）纺丝生产中，齿轮计量泵是确保熔体稳定输送和纤维均匀性的核心部件。其选型的准确性直接影响纺丝质量、生产效率和设备寿命。然而，面对市场上种类繁多的齿轮计量泵，如何根据工艺需求、材料特性和生产条件选择合适的型号，成为许多工程师和技术人员面临的难题。

本文将系统介绍丙纶纺丝齿轮计量泵的选型方法，涵盖流量计算、压力匹配、材质选择、驱动方式、维护成本等关键因素，并提供实际案例分析，帮助用户做出科学决策。

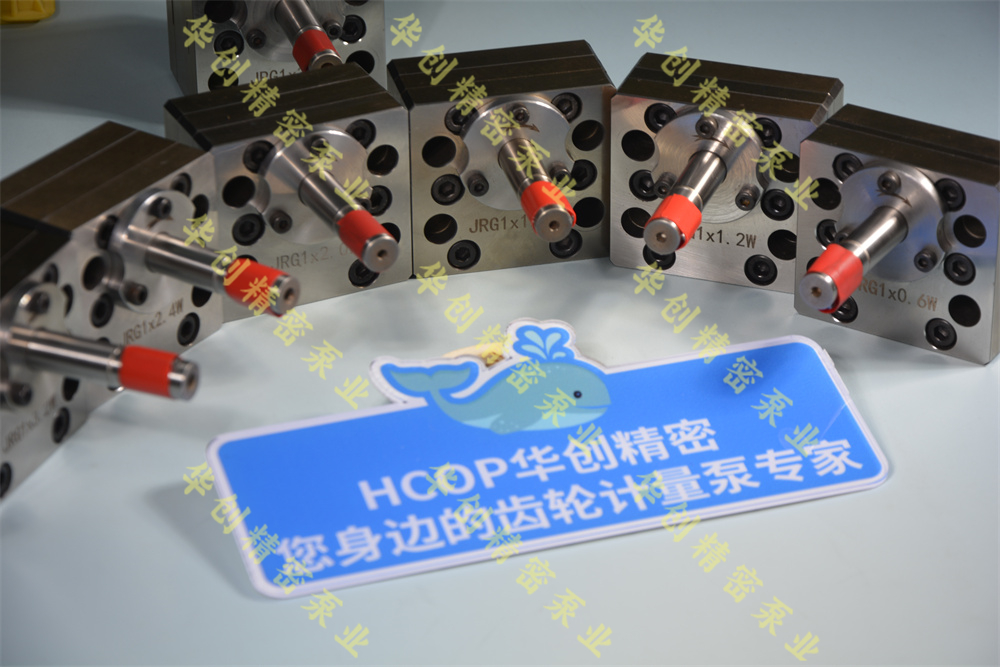

二、齿轮计量泵的基本结构与工作原理

在深入讨论选型之前，有必要简要回顾齿轮计量泵的基本结构和工作原理，以便更好地理解选型参数的影响。

1. 基本结构

- 泵体：通常由耐高温、耐腐蚀的不锈钢（如SS316）或合金钢制成，确保在高温（200-300℃）和高压（10-50MPa）环境下稳定运行。

- 齿轮组：包括主动齿轮和从动齿轮，采用高精度渐开线或圆弧齿形，确保流量稳定。

- 轴承与密封：采用高温轴承和机械密封，防止熔体泄漏。

- 驱动系统：通常由伺服电机或变频电机驱动，实现精确转速控制。

2. 工作原理

齿轮计量泵通过齿轮啮合输送熔体：

1. 吸入阶段：齿轮脱离啮合，泵腔容积增大，熔体被吸入。

2. 输送阶段：熔体被封闭在齿槽内，随齿轮旋转移动。

3. 排出阶段：齿轮再次啮合，泵腔容积减小，熔体被挤出至喷丝头。

流量（Q）的计算公式为：

Q = 2 pi m^2 z b n times 10^{-6} quad (text{单位：cm³/min}

其中：

 m  = 齿轮模数

 z  = 齿数

 b  = 齿宽

 n  = 转速（rpm）

三、丙纶纺丝齿轮计量泵选型的关键参数

1. 流量需求

（1）理论流量计算

根据纺丝产量（如100kg/h）和熔体密度（PP密度约0.91g/cm³），计算所需泵的流量：

text{流量} (Q = frac{text{产量}}{text{熔体密度}} times frac{1}{60} quad (text{单位：cm³/min}

例如，100kg/h的产量对应：

Q = frac{100000}{0.91} times frac{1}{60} approx 1831 text{ cm³/min}

（2）实际流量修正

由于齿轮泵存在容积效率（η）（通常90%-95%），实际选型流量应为：

Q_{text{实际}} = frac{Q_{text{理论}}}{eta}

若理论流量1831cm³/min，η=92%，则：

Q_{text{实际}} approx 1990 text{ cm³/min}

（3）流量调节范围

选择泵时，应确保其最大流量 ≥ 1.2倍实际需求，以适应工艺调整。

2. 压力匹配

（1）系统压力分析

丙纶纺丝压力主要来自：

- 熔体管道阻力（通常5-15MPa）

- 喷丝板阻力（取决于孔数和孔径，通常10-30MPa）

- 背压需求（部分工艺需额外压力）

（2）泵的额定压力

齿轮泵的额定压力应 ≥ 系统最大压力 + 安全余量（10%-20%）。

例如，系统压力30MPa，则选择35-40MPa的泵。

（3）高压泵的特殊设计

- 加强型泵体（如加厚壁结构）

- 高硬度齿轮（如渗氮处理）

- 强化轴承（如陶瓷轴承）

3. 温度适应性

丙纶熔体加工温度通常为200-280℃，选型需考虑：

- 泵体材质：SS316或高温合金钢

- 密封材料：石墨或碳化硅机械密封

- 热膨胀补偿：避免高温卡死

4. 材质选择

 部件        推荐材质                适用场景

 泵体        SS316、工具钢           耐腐蚀、耐高温

 齿轮        渗碳钢、陶瓷涂层        高耐磨性

 轴承        高温合金、陶瓷轴承      高速、高负荷

 密封        石墨、碳化硅            防泄漏

5. 驱动方式

 驱动类型    优点                    缺点                    适用场景

 伺服电机    高精度（±0.1%转速）     成本高                  高精度纺丝（如细旦丝）

 变频电机    成本低，调速方便        精度较低（±1%）         普通丙纶纺丝

 机械传动    结构简单                调速困难                老旧设备改造

6. 维护与寿命

- 齿轮寿命：通常10,000-20,000小时，取决于材质和润滑。

- 密封更换周期：机械密封约6-12个月，需定期检查。

- 清洗要求：停机时需用PP专用清洗剂冲洗，防止碳化堵塞。

四、选型流程与案例分析

1. 选型步骤

1. 确定纺丝工艺参数（产量、熔体温度、压力需求）。

2. 计算理论流量和实际流量。

3. 选择泵的额定压力和温度范围。

4. 确定材质和驱动方式。

5. 评估供应商的技术支持与售后服务。

2. 案例：100kg/h丙纶FDY生产线选型

- 需求：产量100kg/h，熔体温度250℃，系统压力25MPa。

- 计算：

  - 理论流量 ≈ 1831 cm³/min

  - 实际流量（η=92%）≈ 1990 cm³/min

  - 选型流量 ≥ 1990 × 1.2 ≈ 2400 cm³/min

- 选泵参数：

  - 流量范围：500-2500 cm³/min

  - 压力：30MPa（含安全余量）

  - 材质：SS316泵体 + 渗碳钢齿轮

  - 驱动：伺服电机（±0.1%精度）

五、常见选型错误与规避方法

 错误                      后果                      解决方案

----

 流量选型过小              产量不足                  预留20%余量

 忽略压力波动              纤维不均匀                选择高精度泵（±1%波动）

 材质不匹配                泵体腐蚀或齿轮磨损        选择耐高温、耐腐蚀材质

 驱动方式不当              控制精度低                高精度纺丝用伺服电机

六、未来趋势与智能化选型

1. 智能流量控制：通过传感器实时调节转速，减少人为误差。

2. 预测性维护：利用物联网（IoT）监测泵的状态，提前预警故障。

3. 新型材料应用：如陶瓷齿轮、纳米涂层，延长使用寿命。

七、结论

丙纶纺丝齿轮计量泵的选型是一项系统工程，需综合考虑流量、压力、温度、材质、驱动方式等因素。正确的选型不仅能提高纺丝质量，还能降低维护成本，延长设备寿命。建议用户在选型前与供应商充分沟通，必要时进行小试或中试验证，以确保最佳匹配。

未来，随着智能化技术的发展，齿轮计量泵的选型将更加精准和高效，为丙纶纺丝行业提供更强支持。
