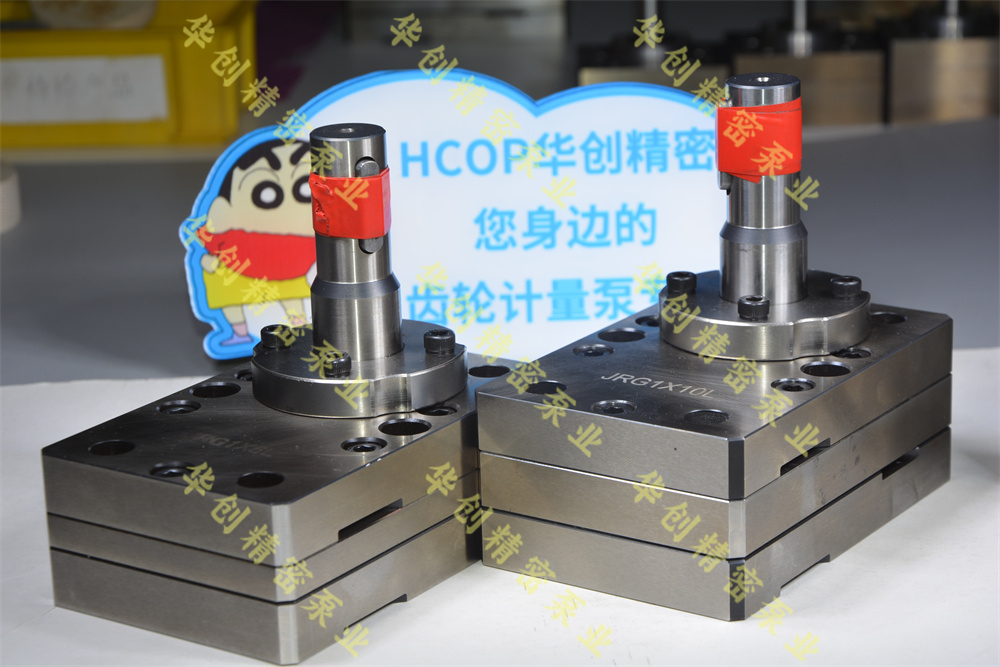

丙纶泥浆计量泵的工作原理

一、核心工作原理概述

丙纶泥浆计量泵采用容积式正位移原理，通过精密啮合齿轮的旋转运动实现介质输送，其工作过程可分为四个阶段：

1. 吸入阶段：

   - 齿轮脱离啮合时形成负压腔体

   - 进口单向阀开启，介质被吸入泵腔

   - 典型吸入压力范围：-0.05~-0.08MPa（真空度）

2. 封闭输送阶段：

   - 齿轮旋转将介质封闭在齿槽与泵体形成的密闭空间

   - 每个齿槽可容纳3-15ml介质（视规格而定）

3. 排出阶段：

   - 齿轮重新啮合挤压介质

   - 出口压力达到设定值时排出阀开启

   - 压力建立速度：0.1-0.3MPa/转

4. 回流控制阶段：

   - 通过调节回流阀开度控制最终输出流量

   - 最小回流比可达5%

（图1）工作循环示意图

[齿轮啮合位置1]→[吸入开始]→[封闭输送]→[排出开始]→[完成排出]

 二、关键部件功能解析

1. 增强聚丙烯齿轮组：

   - 模数范围：2-6（标准型）

   - 齿形精度：ISO 6级（≤0.02mm误差）

   - 特殊设计：螺旋齿轮降低脉动（脉动率<3%）

2. 压力调节系统：

   - 弹簧预紧力可调范围：0.2-1.5MPa

   - 过压保护响应时间：<0.1秒

3. 智能温控单元：

   - 加热功率密度：2-3W/cm²

   - PID控制精度：±1℃

   - 温度监测点：泵体/齿轮箱/密封处

4. 轴封系统对比：

   | 密封类型     | 适用压力  | 寿命       | 泄漏率       |

   | 单机械密封   | ≤1.6MPa  | 6000h      | ≤3ml/h      |

   | 双机械密封   | ≤2.5MPa  | 8000h      | ≤0.5ml/h    |

   | 磁力耦合     | ≤0.8MPa  | 10000h     | 零泄漏       |

 三、介质处理特性

1. 泥浆适应性参数：

   - 最大含固量：40%（重量比）

   - 颗粒粒径：≤3mm（标准型）

   - 粘度范围：100-50000cP

2. 流变学特性影响：

   - 剪切稀化型介质：需降低转速10-15%

   - 触变性介质：建议配置脉冲抑制器

3. 腐蚀性介质处理：

   - pH值适应范围：1-14

   - 特殊防护方案：

     mermaid

     graph LR

     A[强酸介质] --> B[PVDF衬里]

     A --> C[哈氏合金轴]

     A --> D[特氟龙密封]

 四、液压系统分析

1. 压力-流量特性曲线：

   - 恒流量区间：压力在0.3-1.2MPa时流量波动<±2%

   - 拐点压力：通常为额定压力的120%

2. 容积效率影响因素：

   - 齿轮间隙：最佳值0.08-0.12mm

   - 介质粘度：每增加1000cP效率提升1.5%

   - 转速范围：最佳效率区间800-1500rpm

3. 脉动抑制技术：

   - 三齿轮设计：降低脉动至1.5%

   - 脉冲阻尼器：可吸收90%压力波动

   - 变频控制：采用32位DSP精确调速

 五、控制原理详解

1. 流量调节方式：

   - 机械调节（手动）：

     - 调节精度：±5%

     - 响应时间：3-5秒

   - 电子控制（自动）：

     - PLC控制精度：±0.5%

     - 信号响应：<0.1秒

2. 智能控制系统架构：

   [传感器层] → [信号调理] → [PLC控制] → [执行机构]

       ↑               ↑             ↑

   (压力/流量)    (A/D转换)    (PID算法)

3. 安全保护机制：

   - 过压保护：2级泄压阀

   - 干运转保护：电容式液位检测

   - 温度保护：三重温度开关

 六、性能参数计算模型

1. 理论流量公式：

   $$

   Q_t = \frac{πm^2zbn}{60} \times 10^{-6}

   $$

   （m:模数，z:齿数，b:齿宽，n:转速）

2. 实际流量修正：

   $$

   Q_a = Q_t \times η_v \times (1 - \frac{ΔP}{K})

   $$

   （η_v:容积效率，K:介质压缩系数）

3. 功率计算：

   $$

   P = \frac{Q \times ΔP}{6120 \times η}

   $$

   （η:总效率，通常0.65-0.85）

 七、特殊工况应对方案

1. 高含固工况：

   - 加大齿槽容积（增加20-30%）

   - 降低转速至额定值70%

   - 案例：某金矿尾矿输送（含固35%）

     - 运行参数：n=600rpm，P=1.8MPa

     - 采用碳化硅齿轮寿命达8000h

2. 结晶性介质：

   - 保温措施：

     - 电伴热：50-80W/m

     - 蒸汽夹套：0.3MPa饱和蒸汽

   - 间隙自动补偿装置

3. 易燃易爆环境：

   - 防爆认证：ExdⅡCT4

   - 接地电阻：<4Ω

   - 氮气吹扫系统

 八、创新技术应用

1. 数字孪生技术：

   - 实时仿真精度：95%

   - 预测性维护准确率：85%

   - 某化工厂应用案例：

     - 故障预警时间提前200h

     - 维修成本降低40%

2. 新型复合材料：

   - 纳米氧化铝增强齿轮：

     - 耐磨性提升60%

     - PV值极限提高35%

3. 能量回收系统：

   - 制动能量转化效率：75%

   - 节电效果：15-20%

 九、操作维护要点

1. 启停规程：

   - 冷启动预热：>30分钟（至60℃）

   - 停机排空：运行清水冲洗3-5分钟

2. 日常监测指标：

   | 参数       | 正常范围      | 报警值       |

   | 振动速度   | ≤4.5mm/s     | >7.1mm/s    |

   | 轴承温度   | ≤75℃         | >85℃        |

   | 密封泄漏   | ≤3滴/分钟    | >10滴/分钟  |

3. 预防性维护计划：

   - 每500h：润滑补充

   - 每2000h：齿轮间隙检测

   - 每8000h：全面拆检

 十、选型设计规范

1. 工况调查表：

   markdown

   - 介质特性：[pH值/粘度/含固量]

   - 工艺要求：[流量/压力/温度]

   - 安装条件：[空间限制/电源规格]

   - 特殊需求：[防爆/卫生认证]

2. 选型计算案例：

   某磷化工项目需求：

   - 介质：30%磷酸料浆（d50=0.2mm）

   - 流量：8m³/h，压力：1.2MPa

   - 计算结果：

     - 选型：PP80-63-160

     - 功率：5.5kW

     - 配置：SiC机械密封+PTFE衬里

 十一、技术发展展望

1. 智能化趋势：

   - AI算法优化控制参数

   - 区块链技术记录设备全生命周期数据

2. 新材料突破：

   - 石墨烯增强复合材料

   - 自修复高分子材料

3. 绿色制造：

   - 碳足迹追踪系统

   - 可回收设计（回收率>90%）

 十二、结论与建议

丙纶泥浆计量泵通过精密的机械结构和智能控制系统，实现了腐蚀性、磨蚀性介质的高精度输送。建议用户：

1. 建立完整的运行档案（建议记录频率：1次/2h）

2. 每季度进行性能检测（包括容积效率测试）

3. 与制造商保持技术沟通（建议每年至少1次现场服务）
